商品カテゴリ一覧 > ローラーガイド > VWローラーガイド > W,SW

新商品 VWローラーガイド  W,SW series

<特長>
■自由度が高い:キャリッジプレートを自在に設計・製作が可能。


CADデータ(2D) CADデータ(3D Step) CADデータ(3D Sat) CADデータ(3D IGES)


技術情報・寸法表

▼ご注文は型番コードをクリックしてください。
※W,SW シリーズ寸法・価格表   参考納期:7日(在庫状況により変動します)
型  番
SUJ-2
SUS440C
基本価格
(税抜き)

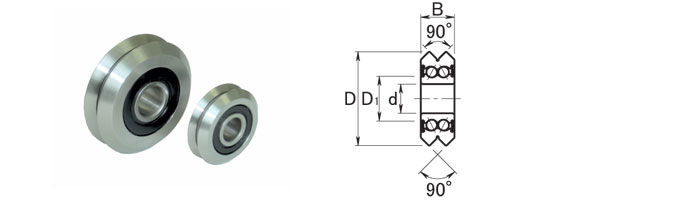

d D D1 B 基本定格荷重
C
(N)
Co
(N)
W1UU \4,600 4.762 0
-0.008
19.56 6.68 7.87 2660 1330
SW1UU \7,400
W2UU \6,900 9.525 30.73 13.46 11.10 4940 3080
SW2UU \8,300
W3UU \7,000 12 0
-0.009
45.72 16.46 15.87 10400 10200
SW3UU \11,800
