商品カテゴリ一覧 > クランプ付リニアベアリング > ウルトラ > ULFWLB-C,ULFWLB-CS

クランプ付超寿命油穴付ロング・ボス位置角形フランジ・アルミケース　ULFWLB-C,ULFWLB-CS series

CADデータ(2D) CADデータ(3D Step) CADデータ(3D Sat) CADデータ(3D IGES)

信頼性の選定技術情報寸法表防錆試験各種グリース

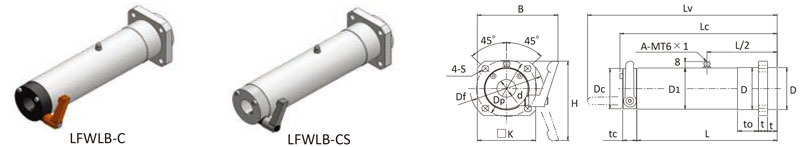

寸法図1

▼ご注文は型番コードをクリックしてください。
※ULFWLB-C,ULFWLB-CS シリーズ寸法・価格表 ※参考納期：21日(在庫状況により変動します)

スタンダード標　準　型	基本価格 (税抜き)	スタンダード防　錆　型	基本価格 (税抜き)	主　　要　　寸　　法　　（ｍｍ）																	基本定格荷重		クランプ許容スラスト荷重
				d		Dh6	D1	L	Lc	Lv	B	H	フ　ラ　ン　ジ						クランプ
S45C+黒染													to	Df	K	ｔ	Dｐ	S	Dc	tc	C (N)	C0 (N)	Fa (N)
SUS304		SUS304
ULFWLB16-C	\33,900			16	0 -0.009	42	41	150	168	(203)	(84)	(86)	20	72	58	9	58	φ7	41	15	1248	1300	1800
ULFWLB16-CS	\35,900	UMLFWLB16-CS	\38,600																				950
ULFWLB20A-C	\35,300			20	0 -0.010	48	47	150	168	(203)	(86)	(90)	22	78	62	10	64	φ7	46	15	2083	2020	2300
ULFWLB20A-CS	\37,300	UMLFWLB20A-CS	\41,100																				1100
ULFWLB20B-C	\38,000							200	218	(253)													2300
ULFWLB20B-CS	\40,000	UMLFWLB20B-CS	\44,700																				1100
ULFWLB25A-C	\44,300			25		58	57	200	219	(253)	(95)	(98)	30	90	72	11	76	φ7	56	15	3517	3570	2000
ULFWLB25A-CS	\47,000	UMLFWLB25A-CS	\53,400																				1020
ULFWLB25B-C	\48,500							250	269	(303)													2000
ULFWLB25B-CS	\51,200	UMLFWLB25B-CS	\57,300																				1020
ULFWLB30A-C	\52,100			30		65	63	250	269	(303)	(102)	(106)	35	104	84	12	86	φ9	63	15	5273	5010	1800
ULFWLB30A-CS	\55,200	UMLFWLB30A-CS	\62,900																				870
ULFWLB30B-C	\55,800							300	319	(353)													1800
ULFWLB30B-CS	\58,900	UMLFWLB30B-CS	\68,500																				870
ULFWLB35A-C	\68,500			35	0 -0.012	72	70	250	275	(305)	(107)	(113)	40	112	90	13	94	φ9	70	20	5722	6180	1370
ULFWLB35A-CS	\72,500	UMLFWLB35A-CS	\84,700																				1200
ULFWLB35B-C	\73,500							300	325	(355)													1370
ULFWLB35B-CS	\77,500	UMLFWLB35B-CS	\91,800																				1200
ULFWLB40A-C	\87,000			40		84	82	250	275	(305)	(117)	(120)	45	124	100	14	106	φ9	82	20	7872	8070	1780
ULFWLB40A-CS	\91,700	UMLFWLB40A-CS	\113,900																				1300
ULFWLB40B-C	\94,000							300	325	(355)													1780
ULFWLB40B-CS	\98,700	UMLFWLB40B-CS	\123,700																				1300

※クランプ材質 … －C：S45C+黒染, －CS：SUS304
