商品カテゴリ一覧 > クランプ付リニアベアリング > ウルトラメインテナンスフリー > ULFWK-MF-C

クランプ付ウルトラＭ.Ｆ.ダブル・角形フランジ・アルミケース　ULFWK-MF-C,ULFWK-MF-CS series

CADデータ(2D) CADデータ(3D Step) CADデータ(3D Sat) CADデータ(3D IGES)

信頼性の選定技術情報寸法表防錆試験各種グリース

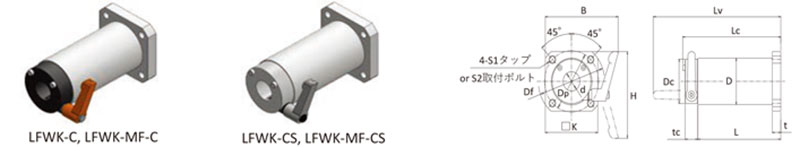

寸法図1

▼ご注文は型番コードをクリックしてください。
※ULFWK-MF-C,ULFWK-MF-CSシリーズ寸法・価格表 ※参考納期：21日(在庫状況により変動します)

スタンダード標　準　型	基本価格 (税抜き)	スタンダード防　錆　型	基本価格 (税抜き)	主　　要　　寸　　法　　（ｍｍ）																基本定格荷重		クランプ許容スラスト荷重
				d		Dh6	L	Lc	Lv	B	H	フ　ラ　ン　ジ						クランプ
S45C+黒染												Df	K	ｔ	Dｐ	S1	S2	Dc	tc	C (N)	C0 (N)	Fa (N)
SUS304		SUS304
ULFWK16MF-C	\33,500			16	0 -0.009	42	88	106	(141)	(91)	(93)	72	58	9	58	M8	M6	41	15	1248	1300	1800
ULFWK16MF-CS	\35,400	UMLFWK16MF-CS	\36,500																			950
ULFWK20MF-C	\35,600			20	0 -0.010	48	98	116	(151)	(94)	(98)	78	62	10	64	M8	M6	46	15	2083	2020	2300
ULFWK20MF-CS	\37,600	UMLFWK20MF-CS	\38,800																			1100
ULFWK25MF-C	\48,000			25		58	134	153	(187)	(104)	(107)	90	72	11	76	M8	M6	56	15	3517	3570	2000
ULFWK25MF-CS	\50,800	UMLFWK25MF-CS	\52,800																			1020
ULFWK30MF-C	\54,800			30		65	144	163	(197)	(112)	(116)	104	84	12	86	M10	M8	63	15	5273	5010	1800
ULFWK30MF-CS	\57,900	UMLFWK30MF-CS	\60,100																			870
ULFWK35MF-C	\65,200			35	0 -0.012	72	158	183	(213)	(118)	(124)	112	90	13	94	M10	M8	70	20	5722	6180	1370
ULFWK35MF-CS	\69,100	UMLFWK35MF-CS	\73,700																			1200
ULFWK40MF-C	\78,000			40		84	178	203	(233)	(129)	(132)	124	100	14	106	M10	M8	82	20	7872	8070	1780
ULFWK40MF-CS	\82,700	UMLFWK40MF-CS	\92,000																			1300

※クランプ材質 … －C：S45C+黒染, －CS：SUS304
