▼ご注文は型番コードをクリックしてください。

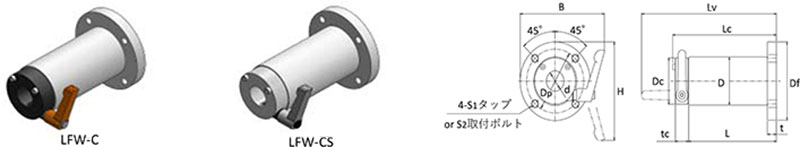

※ULFW-C,ULFW-CS シリーズ寸法・価格表 ※参考納期：21日(在庫状況により変動します)

スタンダード 標　準　型	基本価格 (税抜き)	スタンダード 防　錆　型	基本価格 (税抜き)	主　　要　　寸　　法　　（ｍｍ）															基本定格荷重		クランプ許容 スラスト荷重
				d		Dh6	L	Lc	Lv	B	H	フ　ラ　ン　ジ					クランプ
S45C+黒染												Df	ｔ	Dｐ	S1	S2	Dc	tc	C (N)	C0 (N)	Fa (N)
SUS304		SUS304
ULFW16-UU-C	\27,300			16	0 -0.009	42	88	106	(141)	(91)	(93)	72	9	58	M8	M6	41	15	1248	1300	1800
ULFW16-UU-CS	\32,700	UMLFW16-UU-CS	\32,300																		950
ULFW20-UU-C	\29,000			20	0 -0.010	48	98	116	(151)	(94)	(98)	78	10	64	M8	M6	46	15	2083	2020	2300
ULFW20-UU-CS	\31,200	UMLFW20-UU-CS	\35,000																		1100
ULFW25-UU-C	\34,800			25		58	134	153	(187)	(104)	(107)	90	11	76	M8	M6	56	15	3517	3570	2000
ULFW25-UU-CS	\37,900	UMLFW25-UU-CS	\43,800																		1020
ULFW30-UU-C	\41,600			30		65	144	163	(197)	(112)	(116)	104	12	86	M10	M8	63	15	5273	5010	1800
ULFW30-UU-CS	\45,000	UMLFW30-UU-CS	\52,600																		870
ULFW35-UU-C	\50,100			35	0 -0.012	72	158	183	(213)	(118)	(124)	112	13	94	M10	M8	70	20	5722	6180	1370
ULFW35-UU-CS	\54,400	UMLFW35-UU-CS	\65,200																		1200
ULFW40-UU-C	\59,100			40		84	178	203	(233)	(129)	(132)	124	14	106	M10	M8	82	20	7872	8070	1780
ULFW40-UU-CS	\64,300	UMLFW40-UU-CS	\80,800																		1300
ULFW50-UU-C	\91,000			50		102	224	249	(279)	(149)	(150)	150	15	128	M12	M10	100	20	13442	12860	1320
ULFW50-UU-CS	\98,800	UMLFW50-UU-CS	\123,000																		1100

※クランプ材質 … −C：S45C+黒染, −CS：SUS304
