両端段オネジ リニアシャフト  NPDOW series

<材質:SUJ-2 硬質クロムメッキ>

<注記>NPDOW(硬質クロムメッキ)シリーズの加工部,両端面部はメッキなしとなります。
<注記>NPDOW(硬質クロムメッキ)シリーズの最長寸法には両端に寸法公差外部分ならびに非メッキ部分があります。


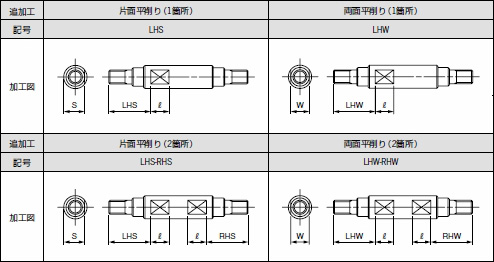

技術情報 寸法表

▼ご注文は型番コードをクリックしてください。
※NPDOW シリーズ寸法表   参考納期:7日(在庫状況により変動します)

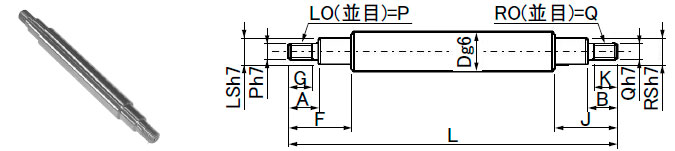

型 番 外 径 (mm) 指定1mm単位 選 択
D 許容公差g6 L F ・ J A ・ B G ・ K LS ・ RS LO(並目)= P
RO(並目)= Q
NPDOW8 8 -0.005
-0.014
50〜1500 F ≦ LS × 5 + A

J ≦ RS × 5 + B
A ≦ LO × 5

B ≦ RO × 5
【LO ≦ 6 のとき】
G ≦ A - 2
K ≦ B - 2

【LO = 8・10 のとき】
G ≦ A - 3
K ≦ B - 3

【LO ≧ 12のとき】
G ≦ A - 5
K ≦ B - 5
LO < LS < D

RO < RS < D
5 6
NPDOW10 10 5 6 8
NPDOW12 12 -0.006
-0.017
5 6 8 10
NPDOW13 13 5 6 8 10
NPDOW16 16 50〜3000 5 6 8 10 12
NPDOW20 20 -0.007
-0.020
80〜3000 5 6 8 10 12 16
NPDOW25 25 5 6 8 10 12 16 20
NPDOW30 30 130〜3000 6 8 10 12 16 20 24
NPDOW35 35 -0.009
-0.025
10 12 16 20 24 30
NPDOW40 40 150〜3000 12 16 20 24 30



※NPDOW シリーズ価格表(\)   参考納期:7日(在庫状況により変動します)
型 番

D
基 本 価 格 (税抜き)
シ  ャ  フ  ト  長  さ  (mm)
100 150 200 300 400 500 600 800 1000 1200 1500 2000 2500 3000
NPDOW8 8 5,320 5,470 5,630 5,990 6,300 6,650 6,960 8,670 13,000 13,900 15,400


NPDOW10 10 5,420 5,600 5,800 6,240 6,630 7,070 7,460 8,340 13,200 14,700 16,500


NPDOW12 12 6,300 6,530 6,750 7,220 7,720 8,230 8,680 9,650 10,700 15,600 17,400


NPDOW13 13 6,330 6,580 6,840 7,340 7,890 8,430 8,940 9,990 11,200 15,700 17,600


NPDOW16 16 8,090 8,410 8,730 9,350 10,100 10,700 11,400 12,700 14,100 15,600 19,300 23,100 27,000 30,800
NPDOW20 20
9,430 9,830 10,600 11,500 12,300 13,100 14,800 16,400 18,100 20,900 25,300 29,400 33,700
NPDOW25 25
10,600 11,200 12,100 13,100 14,100 15,200 17,300 19,200 21,400 25,700 31,400 36,800 42,500
NPDOW30 30


13,000 14,100 15,400 16,800 19,200 21,700 24,400 28,300 39,200 46,100 52,800
NPDOW35 35




18,400 20,100 23,100 26,300 29,700 34,500 44,400 52,000 59,700
NPDOW40 40




19,800 21,700 25,300 29,200 33,200 38,700 53,800 62,900 71,900
