商品カテゴリ一覧 > リニアローラースライダー > リニアローラースライダー > LS-T

新商品トグルクランプ付リニアローラースライダー　 LS-T series

アルミプロファイル+丸軸レール一体型　搬送用ガイド

＜特長＞
■複合機能性部材：レールがそのまま柱や梁として使用。搬送用ガイドや扉の引き戸として簡単に設置。
■簡単な組付け：加工工程（取付面のフライス加工）・組付け工程の一部を省き、工期の短縮化を図れます。
■軽量化：リニアガイドと比較し軽い部材となっているので、装置の軽量化が可能。

CADデータ(2D) CADデータ(3D Step) CADデータ(3D Sat) CADデータ(3D IGES)

技術情報寸法表

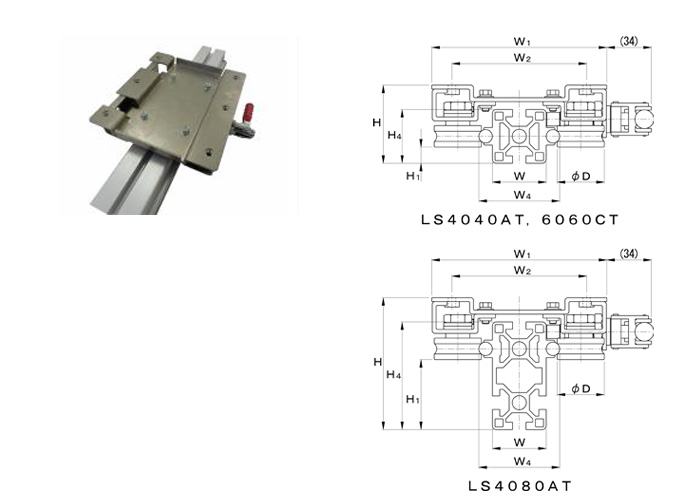

寸法図1
寸法図2

▼ご注文は型番コードをクリックしてください。
※LS-T シリーズ寸法・価格表 ※参考納期：21日(在庫状況により変動します)

型　　番	キャリッジ価格（税抜き）	組合せ寸法			キャリッジ寸法					レール寸法			許容荷重
		H	H1	W1	L1	L2	W2	φD	S	W	W4	H4	Fy (N)	Fz (N)

LS4040AT	\45,900	58	12	130	120	80	100	35	M6	40	60	40	2600	2500
LS4080AT		98	52									80
LS6060CT	\73,100	87	15.5	180	200	80	150	47	M8	60	80	60	4100	4200

※LS-T,LS-T-S シリーズレール価格表(\) ※参考納期：21日(在庫状況により変動します)

標準レール長さ	LS4040AT	LS4040AT-S	LS4080AT	LS4080AT-S	LS6060CT	LS6060CT-S
標準レール長さ	SUJ-2	SUS440C相当	SUJ-2	SUS440C相当	SUJ-2	SUS440C相当
～1000	16,800	18,700	23,100	26,200	29,600	31,600
～1500	24,500	27,400	34,300	38,800	44,500	47,500
～2000	31,200	35,100	44,500	50,600	57,000	61,000
～2500	40,000	44,900	56,500	64,100	71,800	76,700
～3000	46,700	52,600	66,700	75,800	84,400	90,400
～4000	62,200	70,100	88,900	102,000	113,000	120,000

※丸軸材質…無記号：SUJ-2, S：SUS440C相当
