商品カテゴリ一覧 > クランプ付リニアベアリング > メインテナンスフリー > LFWLB-MF-C

クランプ付Ｍ.Ｆ.油穴付ロング・ボス位置角形フランジ・アルミケース　LFWLB-MF-C,LFWLB-MF-CS series

CADデータ(2D) CADデータ(3D Step) CADデータ(3D Sat) CADデータ(3D IGES)

信頼性の選定技術情報寸法表防錆試験各種グリース

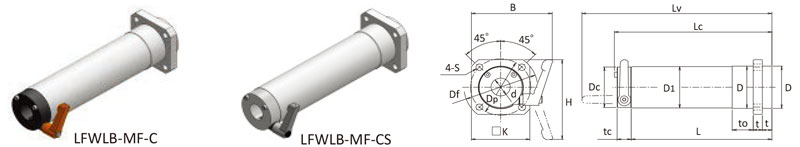

寸法図1

▼ご注文は型番コードをクリックしてください。
※LFWLB-MF-C,LFWLB-MF-CSシリーズ寸法・価格表 ※参考納期：21日(在庫状況により変動します)

スタンダード標　準　型	基本価格 (税抜き)	スタンダード防　錆　型	基本価格 (税抜き)	主　　要　　寸　　法　　（ｍｍ）																	基本定格荷重		クランプ許容スラスト荷重
				d		Dh6	D1	L	Lc	Lv	B	H	フ　ラ　ン　ジ						クランプ
S45C+黒染													to	Df	K	ｔ	Dｐ	S	Dc	tc	C (N)	C0 (N)	Fa (N)
SUS304		SUS304
LFWLB16MF-C	\32,600			16	0 -0.009	42	41	150	168	(203)	(84)	(86)	20	72	58	9	58	φ7	41	15	1248	1300	1800
LFWLB16MF-CS	\34,600	MLFWLB16MF-CS	\37,300																				950
LFWLB20AMF-C	\33,400			20	0 -0.010	48	47	150	168	(203)	(86)	(90)	22	78	62	10	64	φ7	46	15	2083	2020	2300
LFWLB20AMF-CS	\35,400	MLFWLB20AMF-CS	\39,700																				1100
LFWLB20BMF-C	\35,800							200	218	(253)													2300
LFWLB20BMF-CS	\37,800	MLFWLB20BMF-CS	\43,000																				1100
LFWLB25AMF-C	\45,300			25		58	57	200	219	(253)	(95)	(98)	30	90	72	11	76	φ7	56	15	3517	3570	2000
LFWLB25AMF-CS	\48,000	MLFWLB25AMF-CS	\51,500																				1020
LFWLB25BMF-C	\49,800							250	269	(303)													2000
LFWLB25BMF-CS	\52,500	MLFWLB25BMF-CS	\55,000																				1020
LFWLB30AMF-C	\52,300			30		65	63	250	269	(303)	(102)	(106)	35	104	84	12	86	φ9	63	15	5273	5010	1800
LFWLB30AMF-CS	\55,400	MLFWLB30AMF-CS	\60,500																				870
LFWLB30BMF-C	\53,600							300	319	(353)													1800
LFWLB30BMF-CS	\56,700	MLFWLB30BMF-CS	\65,800																				870
LFWLB35AMF-C	\66,100			35	0 -0.012	72	70	250	275	(305)	(107)	(113)	40	112	90	13	94	φ9	70	20	5722	6180	1370
LFWLB35AMF-CS	\70,100	MLFWLB35AMF-CS	\81,400																				1200
LFWLB35BMF-C	\70,800							300	325	(355)													1370
LFWLB35BMF-CS	\74,800	MLFWLB35BMF-CS	\88,000																				1200
LFWLB40AMF-C	\84,000			40		84	82	250	275	(305)	(117)	(120)	45	124	100	14	106	φ9	82	20	7872	8070	1780
LFWLB40AMF-CS	\88,700	MLFWLB40AMF-CS	\109,100																				1300
LFWLB40BMF-C	\90,700							300	325	(355)													1780
LFWLB40BMF-CS	\95,400	MLFWLB40BMF-CS	\117,800																				1300

※クランプ材質 … －C：S45C+黒染, －CS：SUS304
