商品カテゴリ一覧 > クランプ付リニアベアリング > 標準・防錆 > LFWL-C,LFWL-CS

クランプ付油穴付ロング・角形フランジ・アルミケース　LFWL-C,LFWL-CS series

CADデータ(2D) CADデータ(3D Step) CADデータ(3D Sat) CADデータ(3D IGES)

信頼性の選定技術情報寸法表防錆試験各種グリース

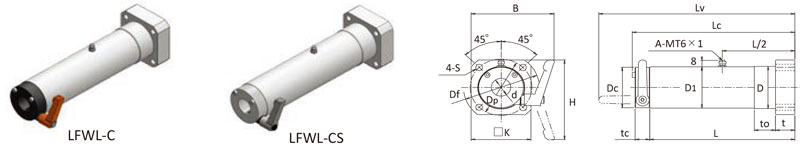

寸法図1

▼ご注文は型番コードをクリックしてください。
※LFWL-C,LFWL-CS シリーズ寸法・価格表 ※参考納期：21日(在庫状況により変動します)

スタンダード標　準　型	基本価格 (税抜き)	スタンダード防　錆　型	基本価格 (税抜き)	主　　要　　寸　　法　　（ｍｍ）																	基本定格荷重		クランプ許容スラスト荷重
				d		Dh6	D1	L	Lc	Lv	B	H	フ　ラ　ン　ジ						クランプ
S45C+黒染													to	Df	K	ｔ	Dｐ	S	Dc	tc	C (N)	C0 (N)	Fa (N)
SUS304		SUS304
LFWL16-C	\26,200			16	0 -0.009	42	41	150	168	(203)	(84)	(86)	20	72	58	18	58	φ7	41	15	1248	1300	1800
LFWL16-CS	\28,200	MLFWL16-CS	\32,600																				950
LFWL20A-C	\27,300			20	0 -0.010	48	47	150	168	(203)	(86)	(90)	22	78	62	20	64	φ7	46	15	2083	2020	2300
LFWL20A-CS	\29,300	MLFWL20A-CS	\34,400																				1100
LFWL20B-C	\29,000							200	218	(253)													2300
LFWL20B-CS	\31,000	MLFWL20B-CS	\36,900																				1100
LFWL25A-C	\33,300			25		58	57	200	219	(253)	(95)	(98)	30	90	72	22	76	φ7	56	15	3517	3570	2000
LFWL25A-CS	\36,000	MLFWL25A-CS	\44,200																				1020
LFWL25B-C	\36,100							250	269	(303)													2000
LFWL25B-CS	\38,800	MLFWL25B-CS	\47,200																				1020
LFWL30A-C	\38,900			30		65	63	250	269	(303)	(102)	(106)	35	104	84	24	86	φ9	63	15	5273	5010	1800
LFWL30A-CS	\42,000	MLFWL30A-CS	\51,800																				870
LFWL30B-C	\41,400							300	319	(353)													1800
LFWL30B-CS	\44,500	MLFWL30B-CS	\56,000																				870
LFWL35A-C	\51,000			35	0 -0.012	72	70	250	275	(305)	(107)	(113)	40	112	90	26	94	φ9	70	20	5722	6180	1370
LFWL35A-CS	\55,000	MLFWL35A-CS	\69,500																				1200
LFWL35B-C	\54,300							300	325	(355)													1370
LFWL35B-CS	\58,300	MLFWL35B-CS	\74,900																				1200
LFWL40A-C	\63,900			40		84	82	250	275	(305)	(117)	(120)	45	124	100	28	106	φ9	82	20	7872	8070	1780
LFWL40A-CS	\68,600	MLFWL40A-CS	\92,400																				1300
LFWL40B-C	\68,500							300	325	(355)													1780
LFWL40B-CS	\73,200	MLFWL40B-CS	\99,400																				1300

※クランプ材質 … －C：S45C+黒染, －CS：SUS304
