クランプ付ダブル・角形フランジ・アルミケース　LFWK-C,LFWK-CS series

CADデータ(2D) CADデータ(3D Step) CADデータ(3D Sat) CADデータ(3D IGES)

信頼性の選定技術情報寸法表防錆試験各種グリース

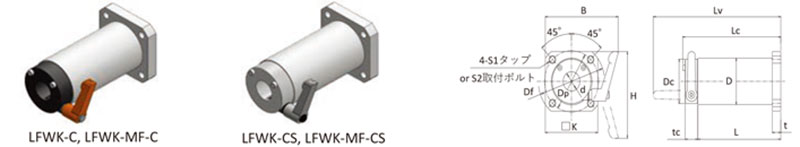

寸法図1

▼ご注文は型番コードをクリックしてください。
※LFWK-C,LFWK-C シリーズ寸法・価格表 ※参考納期：21日(在庫状況により変動します)

スタンダード標　準　型	基本価格 (税抜き)	スタンダード防　錆　型	基本価格 (税抜き)	主　　要　　寸　　法　　（ｍｍ）																基本定格荷重		クランプ許容スラスト荷重
				d		Dh6	L	Lc	Lv	B	H	フ　ラ　ン　ジ						クランプ
S45C+黒染												Df	K	ｔ	Dｐ	S1	S2	Dc	tc	C (N)	C0 (N)	Fa (N)
SUS304		SUS304
LFWK16-UU-C	\21,100			16	0 -0.009	42	88	106	(141)	(91)	(93)	72	58	9	58	M8	M6	41	15	1248	1300	1800
LFWK16-UU-CS	\23,000	MLFWK16-UU-CS	\25,900																			950
LFWK20-UU-C	\22,200			20	0 -0.010	48	98	116	(151)	(94)	(98)	78	62	10	64	M8	M6	46	15	2083	2020	2300
LFWK20-UU-CS	\24,200	MLFWK20-UU-CS	\27,900																			1100
LFWK25-UU-C	\26,400			25		58	134	153	(187)	(104)	(107)	90	72	11	76	M8	M6	56	15	3517	3570	2000
LFWK25-UU-CS	\29,200	MLFWK25-UU-CS	\34,300																			1020
LFWK30-UU-C	\31,400			30		65	144	163	(197)	(112)	(116)	104	84	12	86	M10	M8	63	15	5273	5010	1800
LFWK30-UU-CS	\34,500	MLFWK30-UU-CS	\41,400																			870
LFWK35-UU-C	\37,700			35	0 -0.012	72	158	183	(213)	(118)	(124)	112	90	13	94	M10	M8	70	20	5722	6180	1370
LFWK35-UU-CS	\41,600	MLFWK35-UU-CS	\50,900																			1200
LFWK40-UU-C	\48,000			40		84	178	203	(233)	(129)	(132)	124	100	14	106	M10	M8	82	20	7872	8070	1780
LFWK40-UU-CS	\52,700	MLFWK40-UU-CS	\62,600																			1300
LFWK50-UU-C	\70,400			50		102	224	249	(279)	(149)	(150)	150	124	15	128	M12	M10	100	20	13442	12860	1320
LFWK50-UU-CS	\77,500	MLFWK50-UU-CS	\94,800																			1100

※クランプ材質 … －C：S45C+黒染, －CS：SUS304
