▼ご注文は型番コードをクリックしてください。

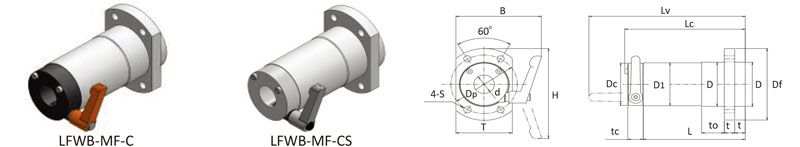

※LFWB-MF-C,LFWB-MF-CSシリーズ寸法・価格表 ※参考納期：21日(在庫状況により変動します)

スタンダード 標　準　型	基本価格 (税抜き)	スタンダード 防　錆　型	基本価格 (税抜き)	主　　要　　寸　　法　　（ｍｍ）																	基本定格荷重		クランプ許容 スラスト荷重
				d		Dh6	D1	L	Lc	Lv	B	H	フ　ラ　ン　ジ						クランプ
S45C+黒染													to	Df	T	ｔ	Dｐ	S	Dc	tc	C (N)	C0 (N)	Fa (N)
SUS304		SUS304
LFWB16MF-C	\29,700			16	0 -0.009	42	41	88	106	(141)	(91)	(93)	20	72	48	9	58	φ7	41	15	1248	1300	1800
LFWB16MF-CS	\31,600	MLFWB16MF-CS	\33,200																				950
LFWB20MF-C	\30,900			20	0 -0.010	48	47	98	116	(151)	(94)	(98)	22	78	54	10	64	φ7	46	15	2083	2020	2300
LFWB20MF-CS	\32,900	MLFWB20MF-CS	\35,900																				1100
LFWB25MF-C	\40,700			25		58	57	134	153	(187)	(104)	(107)	30	90	64	11	76	φ7	56	15	3517	3570	2000
LFWB25MF-CS	\43,500	MLFWB25MF-CS	\45,100																				1020
LFWB30MF-C	\46,400			30		65	63	144	163	(197)	(112)	(116)	35	104	72	12	86	φ9	63	15	5273	5010	1800
LFWB30MF-CS	\49,500	MLFWB30MF-CS	\55,200																				870
LFWB35MF-C	\55,600			35	0 -0.012	72	70	158	183	(213)	(118)	(124)	40	112	80	13	94	φ9	70	20	5722	6180	1370
LFWB35MF-CS	\59,500	MLFWB35MF-CS	\66,600																				1200
LFWB40MF-C	\66,200			40		84	82	178	203	(233)	(129)	(132)	45	124	94	14	106	φ9	82	20	7872	8070	1780
LFWB40MF-CS	\70,900	MLFWB40MF-CS	\82,700																				1300

※クランプ材質 … −C：S45C+黒染, −CS：SUS304
