商品カテゴリ一覧 > クランプ付リニアベアリング > 標準・防錆 > LFW-OH-C,LFW-OH-CS

クランプ付油穴付ダブル・丸形フランジ・アルミケース　LFW-OH-C,LFW-OH-CS series

CADデータ(2D) CADデータ(3D Step) CADデータ(3D Sat) CADデータ(3D IGES)

信頼性の選定技術情報寸法表防錆試験各種グリース

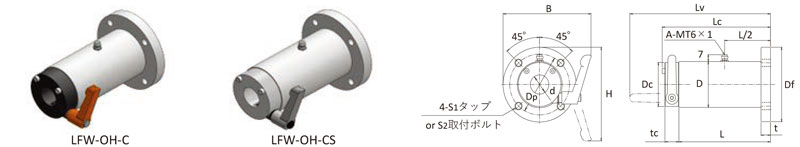

寸法図1

▼ご注文は型番コードをクリックしてください。
※LFW-OH-C,LFW-OH-CS シリーズ寸法・価格表 ※参考納期：21日(在庫状況により変動します)

スタンダード標　準　型	基本価格 (税抜き)	スタンダード防　錆　型	基本価格 (税抜き)	主　　要　　寸　　法　　（ｍｍ）															基本定格荷重		クランプ許容スラスト荷重
				d		Dh6	L	Lc	Lv	B	H	フ　ラ　ン　ジ					クランプ
S45C+黒染												Df	ｔ	Dｐ	S1	S2	Dc	tc	C (N)	C0 (N)	Fa (N)
SUS304		SUS304
LFW16-OH-C	\20,500			16	0 -0.009	42	88	106	(141)	(91)	(93)	72	9	58	M8	M6	41	15	1248	1300	1800
LFW16-OH-CS	\22,400	MLFW16-OH-CS	\26,700																		950
LFW20-OH-C	\21,400			20	0 -0.010	48	98	116	(151)	(94)	(98)	78	10	64	M8	M6	46	15	2083	2020	2300
LFW20-OH-CS	\23,400	MLFW20-OH-CS	\28,400																		1100
LFW25-OH-C	\25,200			25		58	134	153	(187)	(104)	(107)	90	11	76	M8	M6	56	15	3517	3570	2000
LFW25-OH-CS	\28,000	MLFW25-OH-CS	\35,200																		1020
LFW30-OH-C	\29,900			30		65	144	163	(197)	(112)	(116)	104	12	86	M10	M8	63	15	5273	5010	1800
LFW30-OH-CS	\33,000	MLFW30-OH-CS	\42,500																		870
LFW35-OH-C	\37,300			35	0 -0.012	72	158	183	(213)	(118)	(124)	112	13	94	M10	M8	70	20	5722	6180	1370
LFW35-OH-CS	\41,200	MLFW35-OH-CS	\53,500																		1200
LFW40-OH-C	\49,200			40		84	178	203	(233)	(129)	(132)	124	14	106	M10	M8	82	20	7872	8070	1780
LFW40-OH-CS	\53,900	MLFW40-OH-CS	\66,300																		1300
LFW50-OH-C	\73,100			50		102	224	249	(279)	(149)	(150)	150	15	128	M12	M10	100	20	13442	12860	1320
LFW50-OH-CS	\80,200	MLFW50-OH-CS	\104,700																		1100

※クランプ材質 … －C：S45C+黒染, －CS：SUS304
