商品カテゴリ一覧 > メインテナンスフリー　リニアベアリング > フランジ付シングル > LFTB-MF

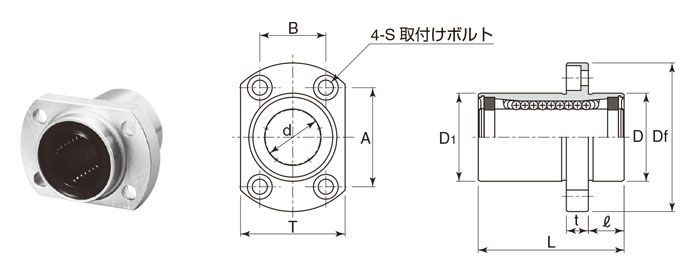

メインテナンスフリー ボス位置T形フランジ　LFTB-MF,MLFTB-MF series

新商品 ウルトラ超寿命 　ULFTB-MF,UMLFTB-MF series


CADデータ(2D) CADデータ(3D Step) CADデータ(3D Sat) CADデータ(3D IGES)


信頼性の選定 技術情報 寸法表 防錆試験 各種グリース

▼ご注文は型番コードをクリックしてください。
※LFTB-MF,MLFTB-MF,ULFTB-MF,UMLFTB-MF シリーズ寸法・価格表 ※参考納期：7日(在庫状況により変動します)
スタンダード
標　準　型
防　錆　型 		基本価格
(税抜き) 		ウルトラシリーズ
標　準　型
防　錆　型 		基本価格
(税抜き) 		主　　要　　寸　　法　　（ｍｍ） 基本定格荷重
d D D1
ｈ10 		L ℓ フランジ C
(N) 		C0
(N)
Df T ｔ S A B
LFTB16MF \6,080 ULFTB16MF \9,100 16 0
-0.009 		28 0
-0.021 		28 48 11 48 34 6 M4 31 22 768 650
MLFTB16MF \16,700 UMLFTB16MF \21,700
LFTB20MF \7,010 ULFTB20MF \10,600 20 0
-0.010 		32 0
-0.025 		32 53 13 54 38 8 M5 36 24 1282 1010
MLFTB20MF \20,600 UMLFTB20MF \26,900
LFTB25MF \8,580 ULFTB25MF \13,000 25 40 40 70 13 62 46 8 M5 40 32 2164 1790
MLFTB25MF \26,000 UMLFTB25MF \34,300
LFTB30MF \10,700 ULFTB30MF \16,100 30 45 45 75 15 74 51 10 M6 49 35 3245 2510
MLFTB30MF \32,300 UMLFTB30MF \42,000
LFTB35MF \13,800 ULFTB35MF \19,700 35 0
-0.012 		52 0
-0.030 		52 84 15 82 60 10 M6 55 38 3521 3090
MLFTB35MF \40,300 UMLFTB35MF \52,500
LFTB40MF \18,000 ULFTB40MF \25,700 40 60 60 94 18 96 70 13 M8 64 45 4844 4040
MLFTB40MF \52,100 UMLFTB40MF \67,700
