商品カテゴリ一覧 > メインテナンスフリー　リニアベアリング > フランジ付シングル > LFT-MF

メインテナンスフリーＴ形フランジ　LFT-MF,MLFT-MF series

新商品ウルトラ超寿命 ULFT-MF,UMLFT-MF series

＜特長＞

■高信頼性：新開発シール構造により，グリース漏れが大幅防止。スタンダード品より長寿命（×3.7倍）。
■無給油：潤滑性能が長期にわたって維持できるため，メインテナンスの手間を省くことができます。
■密封性：特殊シールには異物浸入防止の機能があり，粉塵等の多い環境では一層の効果を発揮します。

CADデータ(2D) CADデータ(3D Step) CADデータ(3D Sat) CADデータ(3D IGES)

信頼性の選定技術情報寸法表防錆試験各種グリース

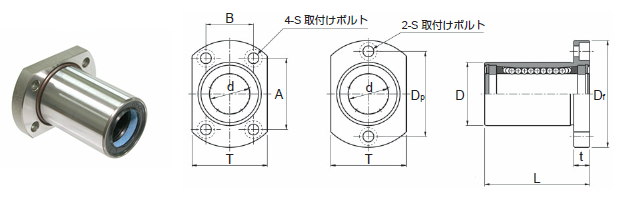

寸法図1

▼ご注文は型番コードをクリックしてください。
※LFT-MF,MLFT-MF,ULFT-MF,UMLFT-MF シリーズ寸法・価格表 ※参考納期：7日(在庫状況により変動します)

スタンダード標　準　型防　錆　型	基本価格 (税抜き)	ウルトラシリーズ標　準　型防　錆　型	基本価格 (税抜き)	主　　要　　寸　　法　　（ｍｍ）												基本定格荷重
				d		D		L	フランジ							C (N)	C0 (N)
									Df	T	ｔ	Dｐ	S	A	B
LFT6MF	\2,850	ULFT6MF	\4,470	6	0 -0.009	12	0 -0.021	26	28	18	5	20	M3	―	―	218	160
MLFT6MF	\4,500	UMLFT6MF	\6,110
LFT8MF	\2,940	ULFT8MF	\4,600	8		15		31	32	21	5	24	M3	―	―	258	220
MLFT8MF	\4,590	UMLFT8MF	\6,240
LFT10MF	\3,300	ULFT10MF	\5,180	10		19		38	39	25	6	29	M4	―	―	532	430
MLFT10MF	\4,680	UMLFT10MF	\6,360
LFT12MF	\3,400	ULFT12MF	\5,330	12		21		39	42	27	6	32	M4	―	―	549	430
MLFT12MF	\4,870	UMLFT12MF	\6,620
LFT16MF	\4,230	ULFT16MF	\6,620	16		28		48	48	34	6	―	M4	31	22	768	650
MLFT16MF	\5,780	UMLFT16MF	\7,860
LFT20MF	\4,870	ULFT20MF	\7,630	20	0 -0.010	32	0 -0.025	53	54	38	8	―	M5	36	24	1282	1010
MLFT20MF	\7,340	UMLFT20MF	\9,980
LFT25MF	\5,970	ULFT25MF	\9,350	25		40		70	62	46	8	―	M5	40	32	2164	1790
MLFT25MF	\10,500	UMLFT25MF	\14,400
LFT30MF	\7,340	ULFT30MF	\11,500	30		45		75	74	51	10	―	M6	49	35	3245	2510
MLFT30MF	\14,700	UMLFT30MF	\19,900
LFT35MF	\9,550	ULFT35MF	\14,300	35	0 -0.012	52	0 -0.030	84	82	60	10	―	M6	55	38	3521	3090
MLFT35MF	\18,600	UMLFT35MF	\25,300
LFT40MF	\12,500	ULFT40MF	\18,600	40		60		94	96	70	13	―	M8	64	45	4844	4040
MLFT40MF	\23,900	UMLFT40MF	\32,500
