商品カテゴリ一覧 > メインテナンスフリー　リニアベアリング > フランジ付シングル > LFKB-MF

メインテナンスフリーボス位置角形フランジ　LFKB-MF,MLFKB-MF series

新商品ウルトラ超寿命　ULFKB-MF,UMLFKB-MF series

CADデータ(2D) CADデータ(3D Step) CADデータ(3D Sat) CADデータ(3D IGES)

信頼性の選定技術情報寸法表防錆試験各種グリース

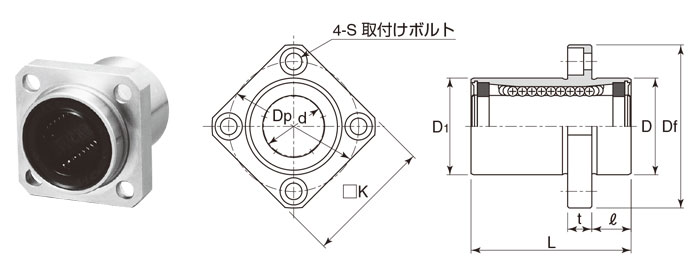

寸法図1

▼ご注文は型番コードをクリックしてください。
※LFKB-MF,MLFKB-MF,ULFKB-MF,UMLFKB-MF シリーズ寸法・価格表 ※参考納期：7日(在庫状況により変動します)

スタンダード標　準　型防　錆　型	基本価格 (税抜き)	ウルトラシリーズ標　準　型防　錆　型	基本価格 (税抜き)	主　　要　　寸　　法　　（ｍｍ）												基本定格荷重
				d		D		D1 ｈ10	L	ℓ	フランジ					C (N)	C0 (N)
											Df	K	ｔ	Dｐ	S
LFKB16MF	\5,880	ULFKB16MF	\8,800	16	0 -0.009	28	0 -0.021	28	48	11	48	37	6	38	M4	768	650
MLFKB16MF	\15,600	UMLFKB16MF	\20,300
LFKB20MF	\6,620	ULFKB20MF	\9,930	20	0 -0.010	32	0 -0.025	32	53	13	54	42	8	43	M5	1282	1010
MLFKB20MF	\17,200	UMLFKB20MF	\22,400
LFKB25MF	\7,910	ULFKB25MF	\11,900	25		40		40	70	13	62	50	8	51	M5	2164	1790
MLFKB25MF	\20,600	UMLFKB25MF	\27,000
LFKB30MF	\9,710	ULFKB30MF	\14,700	30		45		45	75	15	74	58	10	60	M6	3245	2510
MLFKB30MF	\25,100	UMLFKB30MF	\32,700
LFKB35MF	\12,500	ULFKB35MF	\18,000	35	0 -0.012	52	0 -0.030	52	84	15	82	64	10	67	M6	3521	3090
MLFKB35MF	\31,800	UMLFKB35MF	\41,300
LFKB40MF	\16,300	ULFKB40MF	\23,000	40		60		60	94	18	96	75	13	78	M8	4844	4040
MLFKB40MF	\41,500	UMLFKB40MF	\54,100
