メインテナンスフリー 角形フランジ  LFK-MF,MLFK-MF series

新商品 ウルトラ超寿命  ULFK-MF,UMLFK-MF series

<特長>

■高信頼性:新開発シール構造により,グリース漏れが大幅防止。スタンダード品より長寿命(×3.7倍)。
■無給油:潤滑性能が長期にわたって維持できるため,メインテナンスの手間を省くことができます。
■密封性:特殊シールには異物浸入防止の機能があり,粉塵等の多い環境では一層の効果を発揮します。


CADデータ(2D) CADデータ(3D Step) CADデータ(3D Sat) CADデータ(3D IGES)


信頼性の選定 技術情報 寸法表 防錆試験 各種グリース

▼ご注文は型番コードをクリックしてください。
※LFK-MF,MLFK-MF,ULFK-MF,UMLFK-MF シリーズ寸法・価格表 参考納期:7日(在庫状況により変動します)
スタンダード
標 準 型
防 錆 型
基本価格
(税抜き)
ウルトラシリーズ
標 準 型
防 錆 型
基本価格
(税抜き)

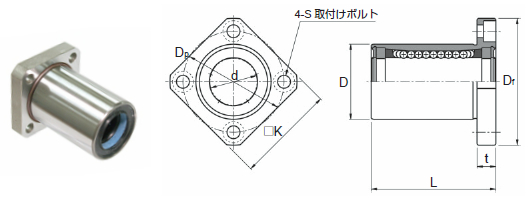

主  要  寸  法  (mm) 基本定格荷重
d D L フランジ C
(N)
C0
(N)
Df K Dp S
LFK16MF \4,230 ULFK16MF \6,330 16 0
-0.009
28 0
-0.021
48 48 37 6 38 M4 768 650
MLFK16MF \5,420 UMLFK16MF \7,040
LFK20MF \4,870 ULFK20MF \7,300 20 0
-0.010
32 0
-0.025
53 54 42 8 43 M5 1282 1010
MLFK20MF \6,520 UMLFK20MF \8,470
LFK25MF \5,880 ULFK25MF \8,800 25 40 70 62 50 8 51 M5 2164 1790
MLFK25MF \9,180 UMLFK25MF \12,000
LFK30MF \7,250 ULFK30MF \11,000 30 45 75 74 58 10 60 M6 3245 2510
MLFK30MF \12,800 UMLFK30MF \16,700
LFK35MF \9,290 ULFK35MF \13,400 35 0
-0.012
52 0
-0.030
84 82 64 10 67 M6 3521 3090
MLFK35MF \16,300 UMLFK35MF \21,200
LFK40MF \12,100 ULFK40MF \17,100 40 60 94 96 75 13 78 M8 4844 4040
MLFK40MF \20,900 UMLFK40MF \27,200
