商品カテゴリ一覧 > メインテナンスフリー　リニアベアリング > フランジ付シングル > LFB-MF

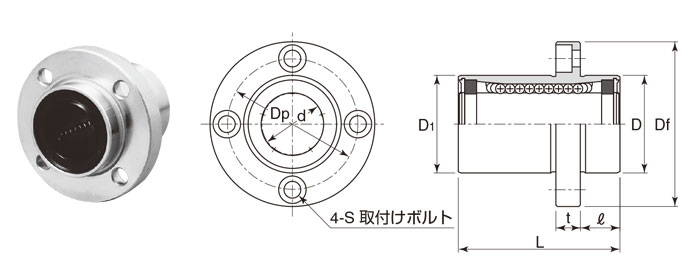

メインテナンスフリー ボス位置丸形フランジ　LFB-MF,MLFB-MF series

新商品 ウルトラ超寿命 　ULFB-MF,UMLFB-MF series


CADデータ(2D) CADデータ(3D Step) CADデータ(3D Sat) CADデータ(3D IGES)


信頼性の選定 技術情報 寸法表 防錆試験 各種グリース

▼ご注文は型番コードをクリックしてください。
※LFB-MF,MLFB-MF,ULFB-MF,UMLFB-MF シリーズ寸法・価格表 ※参考納期：7日(在庫状況により変動します)
スタンダード
標　準　型
防　錆　型 		基本価格
(税抜き) 		ウルトラシリーズ
標　準　型
防　錆　型 		基本価格
(税抜き) 		主　　要　　寸　　法　　（ｍｍ） 基本定格荷重
d D D1
ｈ10 		L ℓ フランジ C
(N) 		C0
(N)
Df ｔ Dｐ S
LFB16MF \5,740 ULFB16MF \8,580 16 0
-0.009 		28 0
-0.021 		28 48 11 48 6 38 M4 768 650
MLFB16MF \14,000 UMLFB16MF \19,600
LFB20MF \6,540 ULFB20MF \9,830 20 0
-0.010 		32 0
-0.025 		32 53 13 54 8 43 M5 1282 1010
MLFB20MF \15,800 UMLFB20MF \22,500
LFB25MF \7,810 ULFB25MF \11,800 25 40 40 70 13 62 8 51 M5 2164 1790
MLFB25MF \18,600 UMLFB25MF \25,500
LFB30MF \8,960 ULFB30MF \13,700 30 45 45 75 15 74 10 60 M6 3245 2510
MLFB30MF \22,900 UMLFB30MF \30,200
LFB35MF \12,400 ULFB35MF \17,600 35 0
-0.012 		52 0
-0.030 		52 84 15 82 10 67 M6 3521 3090
MLFB35MF \28,900 UMLFB35MF \38,000
LFB40MF \16,000 ULFB40MF \22,600 40 60 60 94 18 96 13 78 M8 4844 4040
MLFB40MF \37,100 UMLFB40MF \48,900
