商品カテゴリ一覧 > メインテナンスフリー リニアベアリング > フランジ付シングル > LF-MF

メインテナンスフリー 丸形フランジ  LF-MF,MLF-MF series

新商品 ウルトラ超寿命  ULF-MF,UMLF-MF series

<特長>

■高信頼性:新開発シール構造により,グリース漏れが大幅防止。スタンダード品より長寿命(×3.7倍)。
■無給油:潤滑性能が長期にわたって維持できるため,メインテナンスの手間を省くことができます。
■密封性:特殊シールには異物浸入防止の機能があり,粉塵等の多い環境では一層の効果を発揮します。


CADデータ(2D) CADデータ(3D Step) CADデータ(3D Sat) CADデータ(3D IGES)


信頼性の選定 技術情報 寸法表 防錆試験 各種グリース

▼ご注文は型番コードをクリックしてください。
※LF-MF,MLF-MF, ULF-MF,UMLF-MF シリーズ寸法・価格表 参考納期:7日(在庫状況により変動します)
スタンダード
標 準 型
防 錆 型
基本価格
(税抜き)
ウルトラシリーズ
標 準 型
防 錆 型
基本価格
(税抜き)

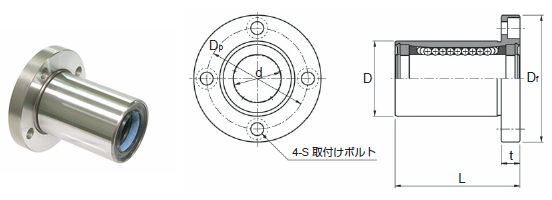

主  要  寸  法  (mm) 基本定格荷重
d D L フランジ C
(N)
C0
(N)
Df Dp S
LF16MF \4,450 ULF16MF \6,660 16 0
-0.009
28 0
-0.021
48 48 6 38 M4 768 650
MLF16MF \5,150 UMLF16MF \7,180
LF20MF \5,150 ULF20MF \7,730 20 0
-0.010
32 0
-0.025
53 54 8 43 M5 1282 1010
MLF20MF \6,160 UMLF20MF \8,740
LF25MF \6,260 ULF25MF \9,390 25 40 70 62 8 51 M5 2164 1790
MLF25MF \8,470 UMLF25MF \11,700
LF30MF \7,780 ULF30MF \11,800 30 45 75 74 10 60 M6 3245 2510
MLF30MF \11,900 UMLF30MF \15,600
LF35MF \9,960 ULF35MF \14,300 35 0
-0.012
52 0
-0.030
84 82 10 67 M6 3521 3090
MLF35MF \15,100 UMLF35MF \19,800
LF40MF \12,900 ULF40MF \18,200 40 60 94 96 13 78 M8 4844 4040
MLF40MF \19,300 UMLF40MF \25,300
